برای رفع مشکلات رایج کولر گازی تی سی ال در منزل، ابتدا جریان برق دستگاه را از طریق کلید مینیاتوری قطع کنید و سپس به بررسی فیلترهای هوا، تنظیمات ریموت کنترل و مسیر تخلیه آب بپردازید. بسیاری از ایرادات نظیر خنک نکردن، نشتی آب و صداهای غیرعادی با تمیز کردن فیلترها، رفع انسداد لوله درین و اطمینان از تراز بودن پنل داخلی برطرف می شوند. با این حال، در صورت مشاهده کدهای خطای پیچیده روی نمایشگر، یخ زدگی مداوم کویل ها یا عدم روشن شدن کمپرسور، به دلیل حساسیت برد الکترونیکی و گاز مبرد، حتما باید از یک تکنسین متخصص کمک بگیرید.
آشنایی با اصول اولیه و ایمنی در تعمیرات کولر گازی تی سی ال
کولرهای گازی تی سی ال به دلیل استفاده از قطعات باکیفیت، کمپرسورهای قدرتمند و طراحی مهندسی دقیق، در بازار ایران طرفداران زیادی دارند. این دستگاه ها در مدل های مختلف اینورتر، معمولی و حاره ای (T3) تولید می شوند که هر کدام ویژگی های فنی خاص خود را دارند. اما مانند هر سیستم تهویه مطبوع دیگری، استهلاک قطعات، نوسانات برق شبکه شهری، آلودگی محیطی و عدم سرویس دوره ای می تواند منجر به بروز ایرادات فنی و کاهش راندمان سرمایشی شود. پیش از آنکه آستین بالا بزنید و پنل دستگاه را باز کنید، باید بدانید که کولر گازی ترکیبی پیچیده از سیستم های برق فشار قوی، گازهای مبرد تحت فشار بالا و قطعات مکانیکی دقیق است.
ایمنی در تعمیرات کولر گازی به هیچ وجه شوخی بردار نیست. یونیت خارجی و داخلی هر دو دارای ولتاژ ۲۲۰ ولت متناوب هستند که تماس با آن می تواند کشنده باشد. علاوه بر این، خازن های راه انداز کمپرسور و فن، حتی پس از قطع شدن کامل برق اصلی از طریق فیوز مینیاتوری، شارژ الکتریکی بسیار خطرناکی را در خود ذخیره می کنند. تخلیه نادرست این خازن ها می تواند منجر به جرقه، آسیب به برد الکترونیکی یا برق گرفتگی شدید تکنسین شود.
ابزارهای تخصصی مورد نیاز برای عیب یابی
برای انجام تعمیرات اولیه و عیب یابی دقیق، داشتن ابزارهای استاندارد تهویه مطبوع ضروری است. ابزارهای زیر به شما کمک می کنند تا بدون آسیب رساندن به قطعات پلاستیکی و الکترونیکی، به عیب دستگاه پی ببرید:
- مولتی متر دیجیتال: برای تست ولتاژ ورودی، بررسی اتصال کوتاه (Continuity) در سیم کشی ها و اندازه گیری مقاومت اهمی سنسورهای ترمیستور.
- پیچ گوشتی های عایق دار: مجموعه ای از پیچ گوشتی های دو سو و چهار سو با روکش ضد برق برای باز کردن قاب های پلاستیکی یونیت داخلی و ترمینال های برق یونیت خارجی.
- شانه فین (Fin Comb): ابزاری فلزی یا پلاستیکی دارای دندانه های ریز برای صاف کردن پره های آلومینیومی کندانسور و اواپراتور که در اثر ضربه یا شستشو با فشار آب خم شده و مسیر جریان هوا را مسدود کرده اند.
- اسپری ناهید خشک یا کنتاکت شور: برای تمیز کردن برد الکترونیکی، رله ها و سوکت های اتصال بدون به جا گذاشتن رطوبت و چربی که منجر به سولفاته شدن مس می شود.
- دم باریک و انبردست عایق: برای گرفتن سوکت های کوچک سنسورها و بریدن یا لخت کردن سیم های ارتباطی بین یونیت داخلی و خارجی.
- تراز بنایی: برای اطمینان از نصب کاملا افقی یونیت داخلی روی دیوار جهت هدایت صحیح آب تقطیر شده به سمت لوله درین.
بررسی و رفع رایج ترین مشکلات کولر گازی TCL
در ادامه به عنوان یک راهنمای تخصصی، به کالبدشکافی مشکلاتی می پردازیم که بیشترین آمار تماس های تعمیراتی کولرهای گازی تی سی ال را به خود اختصاص می دهند. درک مکانیزم عملکرد هر قطعه به شما کمک می کند تا ریشه اصلی مشکل را پیدا کنید.
روشن نشدن کولر گازی و عدم واکنش به ریموت کنترل
وقتی دکمه پاور ریموت کنترل را فشار می دهید و هیچ عکس العملی از جمله صدای بیپ، روشن شدن چراغ های پنل یا حرکت دریچه ها مشاهده نمی کنید، باید زنجیره تامین برق و فرمان را مرحله به مرحله بررسی کنید.
۱. تست پریز و فیوز مینیاتوری: ابتدا با یک فازمتر معتبر یا مولتی متر، ولتاژ پریز برق یا ترمینال ورودی دستگاه در جعبه تقسیم را چک کنید. در بسیاری از موارد، پریدن فیوز مینیاتوری مربوط به کولر گازی در جعبه فیوز منزل به دلیل نوسان برق یا اتصالی موقت در سیم کشی رخ می دهد. اگر فیوز پریده بود، یک بار آن را ریست کنید؛ اما در صورت پریدن مجدد، به هیچ وجه اصرار به روشن کردن دستگاه نداشته باشید زیرا نشان دهنده اتصالی در کابل ارتباطی یا سوختن وریستور روی برد است.
۲. بررسی سلامت ریموت کنترل با ترفند دوربین: سنسورهای چشم انسان قادر به دیدن نور مادون قرمز (IR) نیستند، اما سنسور دوربین گوشی های هوشمند این قابلیت را دارند. دوربین گوشی خود را روشن کنید و لنز فرستنده مادون قرمز ریموت را از طریق صفحه نمایش گوشی نگاه کنید. دکمه ای را فشار دهید؛ اگر نور بنفش یا سفید ضعیفی مشاهده کردید، ریموت کنترل سالم است و ایراد از گیرنده اپتوکوپلر روی برد داخلی کولر یا قطعی مسیر تغذیه برد است.
۳. دکمه ریست دستی روی پنل: روی بدنه یونیت داخلی، معمولاً زیر قاب پلاستیکی و در سمت راست نمایشگر، یک دکمه مخفی پلاستیکی به نام Auto یا Reset وجود دارد. با استفاده از یک خلال دندان یا نوک خودکار، این دکمه را برای چند ثانیه فشار دهید تا خازن های برد کنترل تخلیه شده و سیستم عامل دستگاه ریست شود.
کاهش سرمایش، باد گرم و خنک نکردن محیط
سیکل تبرید در کولرهای گازی بر اساس قوانین ترمودینامیک و تبخیر و تقطیر گاز مبرد کار می کند. اگر کولر گازی تی سی ال شما روشن می شود اما باد محیط را خنک نمی کند، یکی از حلقه های این سیکل بسته دچار اختلال شده است.
کثیفی فیلترها و کویل اواپراتور: وقتی جریان هوای کافی از روی کویل های سرد اواپراتور عبور نکند، سرما در اتاق پخش نمی شود. علاوه بر این، عدم تبادل حرارت باعث می شود سرمای تولید شده در لوله های مسی حبس شده و دمای سطح کویل به زیر صفر برسد که منجر به یخ زدگی و در نهایت خاموش شدن دستگاه توسط سنسورهای حفاظتی می شود.

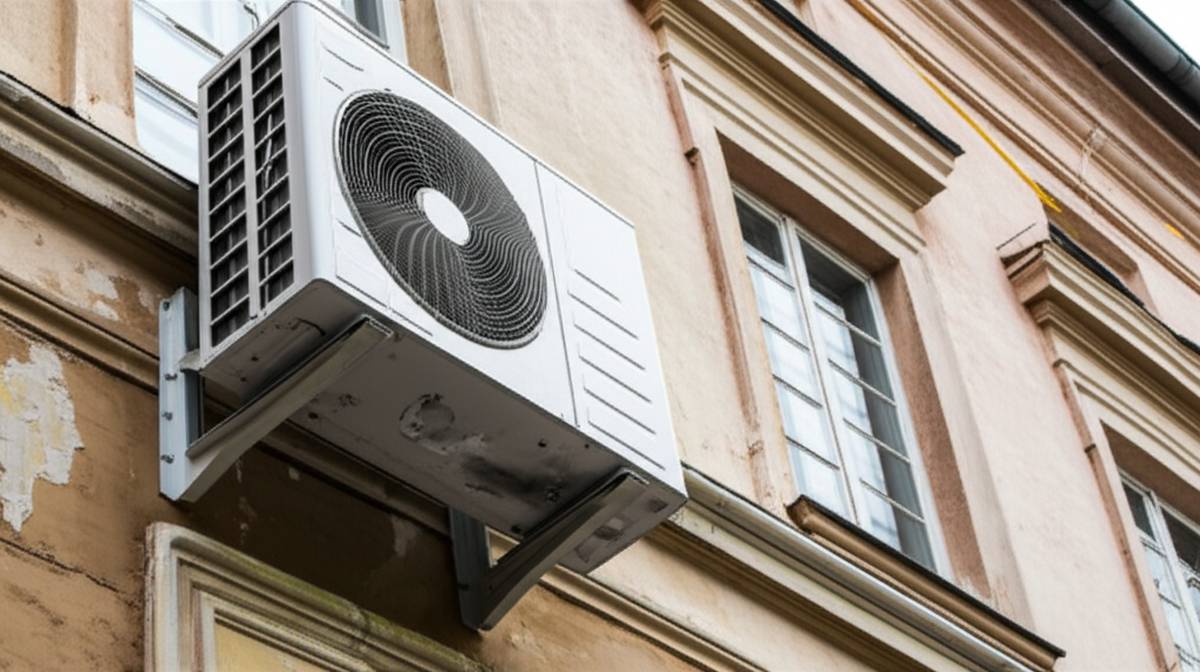

کثیفی کندانسور (یونیت خارجی): کندانسور وظیفه دارد گرمای جذب شده از هوای اتاق را به محیط بیرون دفع کند. اگر پره های آلومینیومی آن با گرد و غبار، پرز درخت چنار، کیسه های پلاستیکی یا آلودگی های شهری مسدود شده باشد، فشار گاز در سمت فشار قوی (High Pressure) به شدت بالا رفته و کمپرسور برای جلوگیری از انفجار یا سوختن سیم پیچ، توسط قطعه اورلود (Overload) به صورت موقت قطع می شود.
خرابی خازن کمپرسور: در مدل های غیر اینورتر تی سی ال، خازن وظیفه ایجاد اختلاف فاز و گشتاور اولیه برای چرخش روتور کمپرسور را دارد. اگر خازن به دلیل حرارت بالای یونیت خارجی در تابستان باد کرده، نشتی روغن داده یا ظرفیت میکروفاراد آن افت کرده باشد، کمپرسور استارت نمی خورد و تنها صدای وزوز ممتد (Humming) از یونیت خارجی شنیده می شود. در این حالت باید سریعاً برق را قطع کنید تا سیم پیچ کمپرسور نسوزد.
نکته کاربردی و تخصصی درباره شیر چهار راهه
اگر کولر گازی تی سی ال شما در حالت سرمایش باد گرم می زند، ممکن است بوبین شیر چهار راهه (Reversing Valve) سوخته باشد یا شیر در حالت میانی گیر کرده باشد. شیر چهار راهه وظیفه تغییر مسیر جریان گاز مبرد برای معکوس کردن سیکل تبرید در حالت گرمایش را بر عهده دارد. خرابی این قطعه نیازمند تخلیه گاز، برشکاری لوله مسی، جوشکاری نقره و وکیوم مجدد سیستم توسط تکنسین است.
نشتی آب از پنل داخلی و چکه کردن رطوبت
آب تولید شده در کولر گازی در واقع رطوبت موجود در هوای اتاق است که هنگام برخورد با سطح سرد کویل اواپراتور تقطیر می شود (مانند تشکیل قطرات آب روی بدنه لیوان آب یخ). این قطرات آب در سینی درین (Drain Pan) جمع شده و از طریق شلنگ پلاستیکی یا لوله پلیکا به بیرون از ساختمان هدایت می شوند.
علل اصلی نشتی آب شامل گرفتگی شلنگ درین با جلبک، لجن بیولوژیکی یا گرد و غبار، شکستگی سینی درین به دلیل مرور زمان و تابش نور خورشید (در مدل های سقفی)، عدم تراز بودن یونیت داخلی روی دیوار و یا یخ زدگی کویل و آب شدن ناگهانی آن است که باعث سرریز شدن ظرفیت سینی می شود.
راهکار خانگی رفع انسداد: شلنگ تخلیه را در فضای بیرون پیدا کنید و با استفاده از یک جاروبرقی قوی، انتهای آن را کاملاً کیپ کرده و بمکید تا مکش ایجاد شده، لجن و انسداد را به بیرون بکشد. سپس مقداری محلول آب گرم و سرکه سفید را از داخل سینی درین (پس از باز کردن قاب جلویی) به آرامی بریزید تا مسیر کاملاً ضدعفونی شده و رسوبات آهکی حل شوند.
یخ زدگی و برفک زدن کویل ها و لوله های مسی
یخ زدگی لوله رفت (لوله باریک تر گاز) یا کویل اواپراتور نشان دهنده اختلال جدی در سیکل ترمودینامیکی است. برخلاف تصور رایج، کمبود گاز مبرد باعث گرم شدن باد نمی شود؛ بلکه باعث افت فشار در سیکل تبرید و کاهش نقطه جوش مبرد می گردد. این پدیده فیزیکی باعث می شود دمای سطح کویل به زیر صفر درجه سانتی گراد برسد و رطوبت هوا به جای تقطیر، مستقیماً روی پره های آلومینیومی انجماد یابد.
دلایل دیگر یخ زدگی شامل عدم گردش هوای کافی به دلیل خرابی موتور فن داخلی (بلوور)، کثیفی شدید فیلترها و یا خرابی سنسور پایپ (Pipe Sensor) است که وظیفه پایش دمای کویل و فرمان قطع کمپرسور پیش از رسیدن به دمای انجماد را بر عهده دارد. در صورت مشاهده یخ، فوراً دستگاه را روی حالت فن (Fan) قرار دهید تا یخ ها بدون فشار به کمپرسور آب شوند، سپس برای نشت یابی و شارژ گاز اقدام کنید.
تولید صداهای غیرعادی و لرزش دستگاه
تشخیص نوع صدا می تواند شما را مستقیماً به قطعه معیوب راهنمایی کند:
- صدای تق تق یا لرزش: معمولاً ناشی از شل شدن پیچ های نگهدارنده قاب پلاستیکی یونیت داخلی، خرابی لاستیک های ضربه گیر زیر کمپرسور در یونیت خارجی، یا تراز نبودن پایه های فلزی نصب شده روی پشت بام یا نمای ساختمان است.
- صدای جیغ یا سایش فلز: نشان دهنده تمام شدن گریس و خرابی بلبرینگ های موتور فن داخلی یا خارجی است که در صورت عدم تعویض، منجر به گریپاژ و سوختن سیم پیچ فن می شود.
- صدای خش خش ممتد: ورود جسم خارجی مانند برگ درختان، کیسه پلاستیکی یا حشرات به داخل محفظه بلوور (Sirocco Fan) و برخورد آن با پره های دوار.
- صدای هیس (Hissing): نشانه بسیار مهمی از نشتی گاز مبرد تحت فشار از اتصالات لوله های مسی، به ویژه در محل مهره ماسوره ها (Flare Nuts) و یا ترک خوردگی لوله های U شکل کندانسور است.
یکسره کار کردن و خاموش نشدن اتوماتیک
اگر کولر گازی تی سی ال به دمای تنظیم شده روی ریموت می رسد اما کمپرسور خاموش نمی شود و مصرف برق به شدت بالا می رود، ترمیستور محیطی (سنسور دمای اتاق) ممکن است کالیبره نباشد یا مقاومت اهمی آن به دلیل رطوبت تغییر کرده باشد. همچنین، اگر ظرفیت برودتی دستگاه برای متراژ اتاق یا میزان حرارت ورودی (Heat Load) کم باشد (مثلاً استفاده از کولر ۱۲۰۰۰ برای یک سالن ۸۰ متری با پنجره های آفتاب گیر)، دستگاه هرگز به دمای مطلوب نمی رسد و کمپرسور به صورت یکسره کار می کند که این امر استهلاک قطعات را به شدت افزایش می دهد.
جدول جامع ارورها و کدهای خطای کولر گازی تی سی ال
سیستم های عیب یابی خودکار (Self-Diagnosis) در بردهای الکترونیکی تی سی ال، با بررسی ولتاژ و مقاومت سنسورها، کدهای خطای خاصی را روی نمایشگر یا از طریق چشمک زدن چراغ های LED نشان می دهند. درک این کدها زمان عیب یابی را به شدت کاهش می دهد.
| کد خطا | مفهوم فنی و علت بروز | اقدام مورد نیاز |
|---|---|---|
| E1 | خرابی یا قطع شدن سنسور دمای محیط (Room Thermistor) | بررسی سوکت سنسور روی برد یا تعویض سنسور |
| E2 | خرابی سنسور دمای کویل اواپراتور (Pipe Sensor) | تعویض سنسور مسی متصل به کویل داخلی |
| E3 | خطای فن داخلی یا عدم دریافت فیدبک دور موتور | بررسی بلوور، خازن فن یا تعویض موتور فن |
| E5 | اضافه جریان کمپرسور یا ولتاژ غیرمجاز شبکه | بررسی خازن، اورلود و ولتاژ ورودی |
| E6 | قطع ارتباط بین یونیت داخلی و خارجی (Communication Error) | بررسی سیم ارتباطی S و اپتوکوپلرهای برد |
| F0 | افت فشار سیستم و کمبود گاز مبرد | نشت یابی، وکیوم و شارژ گاز توسط تکنسین |
| H6 | قفل شدن موتور فن داخلی یا خرابی فیدبک دور فن | بررسی گیر مکانیکی بلوور یا تعویض موتور |
| P0 | خطای ماژول IPM در بردهای اینورتر | تعمیر یا تعویض برد الکترونیکی اینورتر |
| PF | نقص در پروب ها یا سنسورهای حفاظتی دستگاه | اهم چک کردن تمامی سنسورهای ترمیستور |
تفاوت عیب یابی در کولرهای گازی اینورتر و معمولی تی سی ال
شرکت تی سی ال هر دو نسل کولرهای گازی ثابت (On/Off) و اینورتر (Inverter) را تولید می کند. درک تفاوت ساختاری این دو برای عیب یابی صحیح حیاتی است.
کولرهای گازی معمولی: این مدل ها از کمپرسورهای AC و یک خازن راه انداز (Start Capacitor) به همراه کنتاکتور برای روشن و خاموش کردن کمپرسور استفاده می کنند. عیب یابی آن ها ساده تر است و با مولتی مترهای معمولی می توان سلامت خازن، اورلود و سیم پیچ های کمپرسور را بررسی کرد.
کولرهای گازی اینورتر: در این مدل ها، کمپرسور از نوع DC و بدون جاروبک (BLDC) است. برد الکترونیکی یونیت خارجی دارای یک ماژول قدرت به نام IPM (Intelligent Power Module) و یک قطعه به نام راکتور (Reactor) است. ولتاژ خروجی به سمت کمپرسور ثابت نیست و برد با تغییر فرکانس، دور کمپرسور را تنظیم می کند. عیب یابی اینورترها نیازمند مولتی مترهای پیشرفته، اسیلوسکوپ برای خواندن پالس های PWM و دانش الکترونیک قدرت است. هرگز در زمان روشن بودن دستگاه اینورتر به ترمینال های کمپرسور دست نزنید، زیرا ولتاژ DC با فرکانس بالا می تواند شوک بسیار خطرناکی ایجاد کند.
برنامه نگهداری پیشگیرانه برای افزایش طول عمر اسپلیت TCL
بهترین و ارزان ترین راه مقابله با خرابی های پرهزینه کولر گازی، اجرای یک برنامه نگهداری پیشگیرانه (PM) منظم است. رعایت موارد زیر تضمین می کند که دستگاه شما در اوج روزهای گرم تابستان با حداکثر راندمان و کمترین مصرف برق کار کند:
شستشوی دوره ای فیلترها
فیلترهای پلاستیکی یونیت داخلی را هر سه هفته یک بار با آب ولرم و بدون استفاده از مواد شوینده اسیدی بشویید. فیلتر مسدود شده، فشار استاتیکی فن را بالا برده و عمر بلبرینگ ها را کاهش می دهد.
سرویس کویل ها و فین ها
سالی یک بار پیش از شروع فصل گرما، کویل کندانسور بیرونی را با اسپری مخصوص یا کارواش با فشار تنظیم شده (برای خم نشدن فین ها) شستشو دهید تا تبادل حرارتی بهینه شود.
بررسی نشتی و اتصالات
اتصالات مهره ماسوره و لوله های مسی را از نظر وجود روغن بررسی کنید. وجود رد روغن روی لوله مسی، قطعی ترین نشانه نشتی گاز مبرد در آن نقطه است.
استفاده از محافظ برق
بردهای الکترونیکی تی سی ال به نوسانات ولتاژ حساس هستند. حتما از یک محافظ برق استاندارد با تاخیر زمانی مناسب (حداقل ۳ دقیقه) برای جلوگیری از استارت ناگهانی کمپرسور استفاده کنید.
هشدار ایمنی بسیار مهم در خصوص گاز مبرد
کار با گازهای مبرد نظیر R410A و R32 نیازمند مجوزهای زیست محیطی و ابزار تخصصی است. استنشاق این گازها در فضای بسته می تواند منجر به خفگی و آسیب های جدی به سیستم تنفسی و قلبی شود. گاز R32 خاصیت اشتعال پذیری ملایمی دارد و در صورت نشت در مجاورت جرقه می تواند خطرآفرین باشد. همچنین، ولتاژ موجود در ترمینال های کمپرسور و خازن ها حتی پس از قطع برق کشنده است. در صورت عدم تسلط کامل بر اصول ایمنی برق و تبرید، اکیدا از دستکاری قطعات داخلی یونیت خارجی و باز کردن شیرهای خدمت (Service Valves) خودداری کنید.
مرز تعمیرات خانگی و نیاز به تکنسین متخصص
در حالی که تمیز کردن فیلترها، رفع گرفتگی لوله درین و تنظیمات ریموت کنترل در حیطه توانایی های هر کاربری است، اما مرز مشخصی وجود دارد که پس از آن، دستکاری دستگاه نه تنها کمکی نمی کند، بلکه هزینه های شما را چندین برابر خواهد کرد.
چه زمانی باید فوراً با نمایندگی یا تکنسین مجاز تماس بگیرید؟
- زمانی که کولر گازی نیاز به شارژ گاز مبرد دارد و فشار روی گیج ها پایین تر از حد استاندارد است.
- در صورت مشاهده ارورهای مربوط به برد اینورتر (مانند P0 یا E6) که نیاز به عیب یابی قطعات SMD روی PCB دارد.
- زمانی که کمپرسور قفل کرده (Gripaj) و نیاز به تعویض کامل، شستشوی مدار با گاز ازت و نصب فیلتر درایر جدید دارد.
- اگر صدای غیرعادی از داخل محفظه هرمتیک کمپرسور شنیده می شود که نشان دهنده شکستگی سوپاپ ها یا فنرهای داخلی است.
- در صورت نشتی آب از داخل بدنه فلزی یونیت داخلی که نشان دهنده پوسیدگی یا ترک خوردگی سینی درین گالوانیزه است.
