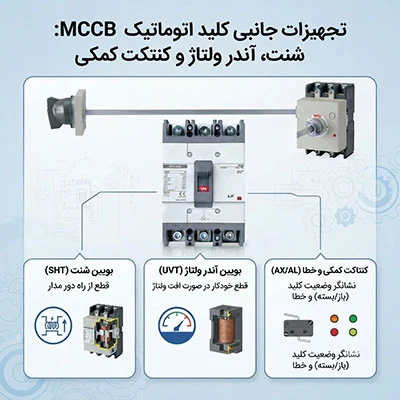

تجهیزات جانبی کلید اتوماتیک چیست؟ معرفی شنت، آندر ولتاژ و کنتاکت کمکی

آیا می دانید چگونه می توانید عمر مفید سیستم های برقی خود را افزایش دهید و ایمنی آن ها را تضمین کنید؟ کلیدهای اتوماتیک به تنهایی کافی نیستند. در این مقاله به بررسی جامع تجهیزات جانبی کلید اتوماتیک، از جمله شنت، آندر ولتاژ و کنتاکت کمکی می پردازیم که نقش حیاتی در حفاظت و کنترل هوشمندانه مدارهای الکتریکی ایفا می کنند.

🔍 کلید اتوماتیک (MCCB) چیست و چرا به لوازم جانبی نیاز دارد؟

کلید اتوماتیک، که با نام لاتین Molded Case Circuit Breaker (MCCB) شناخته می شود، یک دستگاه حفاظتی الکتریکی است که وظیفه اصلی آن قطع خودکار جریان برق در مدارهای فشار ضعیف، در صورت بروز خطا مانند اضافه بار یا اتصال کوتاه است. این کلیدها برخلاف فیوزها، پس از قطع مدار، قابلیت استفاده مجدد دارند و می توانند به صورت دستی یا اتوماتیک وصل شوند. MCCB ها در طیف وسیعی از کاربردها، از تابلوهای برق صنعتی و تجاری گرفته تا سیستم های توزیع برق ساختمان ها، برای حفاظت از تجهیزات گران قیمت و جلوگیری از آسیب های جدی به سیستم مورد استفاده قرار می گیرند. قابلیت تنظیم جریان نامی و جریان قطع مغناطیسی در بسیاری از مدل های MCCB، امکان سفارشی سازی حفاظت را فراهم می آورد. این کلیدها با رنج جریانی از چند آمپر تا بیش از ۱۶۰۰ آمپر در دسترس هستند و توانایی قطع جریان های اتصال کوتاه بسیار بالا را دارا می باشند. اهمیت MCCB در این است که با قطع سریع مدار در شرایط خطا، از آسیب دیدن کابل ها، موتورها، ترانسفورماتورها و سایر تجهیزات متصل به شبکه جلوگیری می کند و ایمنی افراد را نیز تامین می نماید.

نقش کلیدی تجهیزات جانبی در اتوماسیون صنعتی

در حالی که کلید اتوماتیک به تنهایی یک راهکار حفاظتی اساسی است، اما در سیستم های مدرن که نیاز به کنترل هوشمندتر، نظارت دقیق تر و قابلیت های حفاظتی گسترده تر دارند، لوازم جانبی آن نقش مکمل و حیاتی ایفا می کنند. این تجهیزات جانبی، قابلیت های کلید اتوماتیک را از یک قطع کننده ساده به یک جزء هوشمند در سیستم های اتوماسیون صنعتی ارتقا می دهند. به عنوان مثال، در یک کارخانه، ممکن است نیاز باشد که کلید اتوماتیک یک موتور حساس، در صورت بروز یک خطای خاص (مثلاً افزایش دما در یک بخش دیگر از سیستم) به صورت خودکار قطع شود. یا در یک ساختمان هوشمند، وضعیت قطع یا وصل بودن کلیدها از راه دور نظارت شود. اینجاست که تجهیزات جانبی مانند رله شنت، رله آندر ولتاژ و کنتاکت های کمکی وارد عمل می شوند. آن ها امکان ارتباط کلید با سیستم های کنترل، ارائه فرمان های قطع و وصل از راه دور، و واکنش به شرایط غیرعادی فراتر از اضافه بار و اتصال کوتاه را فراهم می آورند. بدون این لوازم جانبی، بسیاری از سناریوهای حفاظتی و کنترلی پیشرفته در اتوماسیون صنعتی غیرممکن خواهد بود. به همین دلیل، درک عمیق از این تجهیزات برای هر مهندس برق و طراح سیستم های کنترلی ضروری است.

⚡ رله شنت (Shunt Trip) چیست و چه کاربردی دارد؟

رله شنت، که با نام Shunt Trip نیز شناخته می شود، یکی از مهم ترین تجهیزات جانبی کلیدهای اتوماتیک است که امکان قطع کلید را از راه دور یا در پاسخ به یک سیگنال خارجی فراهم می کند. این رله یک سیم پیچ الکترومغناطیسی دارد که با اعمال ولتاژ به آن، یک مکانیزم مکانیکی را فعال کرده و باعث باز شدن کنتاکت های اصلی کلید اتوماتیک می شود. به عبارت دیگر، رله شنت یک ورودی الکتریکی (معمولاً یک ولتاژ کنترلی) را به یک خروجی مکانیکی (قطع کلید) تبدیل می کند. این قابلیت برای سناریوهایی که نیاز به قطع اضطراری مدار از یک نقطه دورتر یا در واکنش به یک رویداد خاص (مانند فعال شدن دتکتور دود، دکمه قارچی اضطراری، یا سیگنال از یک PLC) وجود دارد، حیاتی است. ولتاژ تغذیه رله شنت می تواند AC یا DC باشد و در رنج های مختلفی عرضه می شود تا با سیستم کنترلی موجود سازگار باشد. انتخاب رله شنت مناسب باید با دقت و بر اساس ولتاژ کنترلی موجود در سیستم انجام شود.

نحوه عملکرد رله شنت در قطع اضطراری مدار

عملکرد رله شنت نسبتاً ساده اما بسیار کارآمد است. هنگامی که یک سیگنال ولتاژ به ترمینال های رله شنت اعمال می شود، سیم پیچ داخلی آن انرژی دار شده و یک میدان مغناطیسی قوی ایجاد می کند. این میدان مغناطیسی باعث حرکت یک پلانجر یا اهرم داخلی می شود که به نوبه خود، مکانیزم تریپ (قطع) کلید اتوماتیک را فعال می کند. نتیجه این فرآیند، باز شدن سریع کنتاکت های اصلی کلید و قطع کامل مدار است. این مکانیزم مستقل از حفاظت های حرارتی و مغناطیسی داخلی کلید عمل می کند و امکان قطع مدار را حتی در شرایطی که خطای اضافه بار یا اتصال کوتاه وجود ندارد، فراهم می سازد. به عنوان مثال، در یک کارگاه صنعتی، ممکن است یک دکمه توقف اضطراری (Emergency Stop Button) در نقاط مختلف نصب شده باشد. با فشردن هر یک از این دکمه ها، سیگنالی به رله شنت کلید اصلی ارسال شده و کل مدار به سرعت قطع می شود تا از حوادث و آسیب های جانی و مالی جلوگیری به عمل آید. این ویژگی رله شنت را به ابزاری قدرتمند برای افزایش ایمنی و قابلیت اطمینان در سیستم های کنترلی تبدیل کرده است.

رله شنت برای عملکرد صحیح به یک منبع تغذیه پایدار نیاز دارد. اطمینان از صحت ولتاژ و پایداری آن در هنگام طراحی سیستم ضروری است.

📉 رله آندر ولتاژ (Under Voltage)؛ محافظت در برابر افت ولتاژ

رله آندر ولتاژ، که به آن Under Voltage Release یا MN Trip نیز گفته می شود، یکی دیگر از تجهیزات جانبی حیاتی برای کلیدهای اتوماتیک است. وظیفه این رله، قطع کلید اتوماتیک در صورت افت ولتاژ شبکه از یک حد مشخص و از پیش تعیین شده است. برخلاف رله شنت که با اعمال ولتاژ فرمان قطع را صادر می کند، رله آندر ولتاژ برای حفظ کنتاکت های کلید در حالت وصل، نیاز به حضور مداوم ولتاژ در ترمینال های خود دارد. به این معنی که اگر ولتاژ تغذیه رله از یک مقدار مشخص (معمولاً بین ۳۵ تا ۷۰ درصد ولتاژ نامی) کمتر شود یا به طور کامل قطع گردد، رله فعال شده و کلید را قطع می کند. این ویژگی برای حفاظت از موتورها، پمپ ها و سایر تجهیزات حساس در برابر آسیب های ناشی از افت ولتاژ یا قطع ناگهانی برق بسیار مهم است. افت ولتاژ می تواند باعث افزایش جریان کشیده شده توسط موتورها و در نتیجه داغ شدن و سوختن آن ها شود. با استفاده از رله آندر ولتاژ، قبل از اینکه افت ولتاژ به تجهیزات آسیب برساند، مدار قطع می شود.

کاربرد رله آندر ولتاژ در حفاظت از تجهیزات حساس

کاربردهای رله آندر ولتاژ در صنایع مختلف بسیار گسترده است. به عنوان مثال، در پمپ خانه ها، اگر ولتاژ شبکه به دلیل نوسانات یا قطعی های موقت افت کند، پمپ ها ممکن است با سرعت کمتر و جریان بیشتر کار کنند که منجر به آسیب جدی به موتور آن ها می شود. رله آندر ولتاژ در این شرایط پمپ را به سرعت از مدار خارج می کند. مثال دیگر، در خطوط تولید صنعتی است که توقف ناگهانی ماشین آلات به دلیل افت ولتاژ می تواند به فرآیند تولید آسیب برساند. با قطع خودکار کلید در زمان افت ولتاژ، از راه اندازی مجدد ناخواسته تجهیزات در شرایط نامناسب جلوگیری می شود و امکان بازرسی و راه اندازی ایمن توسط اپراتور فراهم می گردد. همچنین، در سیستم های حفاظتی اضطراری مانند روشنایی اضطراری یا سیستم های اعلام حریق، رله آندر ولتاژ می تواند اطمینان حاصل کند که در صورت قطع برق اصلی، سیستم به منبع تغذیه جایگزین (مانند ژنراتور یا UPS) منتقل شود یا تجهیزات حساس از مدار خارج گردند. این رله یک لایه حفاظتی حیاتی برای تضمین پایداری و طول عمر تجهیزات الکتریکی فراهم می کند.

نصب نادرست رله آندر ولتاژ می تواند منجر به قطع های ناخواسته یا عدم حفاظت در مواقع ضروری شود. همواره از دستورالعمل های سازنده پیروی کنید.

👁️ کنتاکت های کمکی (Auxiliary Contacts)؛ چشم های کلید اتوماتیک

کنتاکت های کمکی، همانطور که از نامشان پیداست، کنتاکت های الکتریکی کوچکی هستند که به مکانیزم داخلی کلید اتوماتیک متصل می شوند و وضعیت قطع یا وصل بودن کلید را به یک مدار خارجی (معمولاً مدار فرمان یا سیستم PLC) گزارش می دهند. این کنتاکت ها به طور مستقیم جریان اصلی مدار قدرت را کنترل نمی کنند، بلکه تنها برای ارسال سیگنال وضعیت کلید به کار می روند. کنتاکت های کمکی در دو نوع اصلی نرمالی اوپن (NO) و نرمالی کلوز (NC) موجود هستند. کنتاکت NO در حالت عادی (کلید وصل) باز است و با قطع شدن کلید بسته می شود، در حالی که کنتاکت NC در حالت عادی بسته است و با قطع شدن کلید باز می شود. این سیگنال ها می توانند برای روشن کردن چراغ های سیگنال، فعال کردن آلارم ها، ارسال اطلاعات به یک کنترل کننده منطقی برنامه پذیر (PLC) یا ایجاد اینترلاک های ایمنی با سایر تجهیزات استفاده شوند. وجود کنتاکت های کمکی، امکان نظارت و کنترل از راه دور کلید اتوماتیک را فراهم می آورد و نقش حیاتی در سیستم های اتوماسیون و مانیتورینگ ایفا می کند.

انواع کنتاکت های کمکی (OF, SD, SDE) و تفاوت آن ها

کنتاکت های کمکی در انواع مختلفی عرضه می شوند که هر کدام کاربرد خاص خود را دارند:

نوع دیگری از کنتاکت های کمکی، SDE (Fault Indication) است که مشابه SD، قطع شدن کلید را به دلیل خطا نشان می دهد، اما ممکن است در برخی برندها یا مدل ها تفاوت های جزئی در نحوه عملکرد یا اتصال داشته باشد. به طور کلی، کنتاکت های OF برای نظارت بر وضعیت عادی کلید و کنتاکت های SD/SDE برای تشخیص قطع شدن ناشی از خطا کاربرد دارند. انتخاب نوع مناسب کنتاکت کمکی بستگی به نیاز سیستم کنترلی و اطلاعاتی دارد که باید از وضعیت کلید اتوماتیک دریافت شود. برای مثال، در یک سیستم مانیتورینگ، ممکن است نیاز باشد هم وضعیت عادی (وصل بودن) و هم وضعیت خطا (قطع شدن به دلیل مشکل) به اپراتور گزارش شود که در این صورت استفاده از ترکیب هر دو نوع کنتاکت می تواند مفید باشد. این کنتاکت ها اغلب به صورت ماژولار طراحی شده اند و می توانند به راحتی بر روی کلید اتوماتیک نصب شوند.

💡 راهنمای انتخاب تجهیزات جانبی بر اساس برند و سری کلید

انتخاب صحیح تجهیزات جانبی برای کلید اتوماتیک، گامی حیاتی در تضمین عملکرد بهینه و ایمنی سیستم های الکتریکی است. این انتخاب باید با دقت و بر اساس فاکتورهای متعددی صورت گیرد. اولین و مهم ترین فاکتور، سازگاری تجهیزات جانبی با برند و سری خاص کلید اتوماتیک است. تولیدکنندگان معتبر مانند اشنایدر الکتریک، ABB یا Siemens، لوازم جانبی اختصاصی برای سری های مختلف کلیدهای خود تولید می کنند. استفاده از لوازم جانبی نامناسب نه تنها ممکن است عملکرد صحیح کلید را مختل کند، بلکه می تواند به آن آسیب برساند یا حتی گارانتی محصول را باطل سازد. بنابراین، همواره باید به کدهای فنی و مشخصات سازگاری که توسط سازنده ارائه می شود، توجه کرد. دومین فاکتور، ولتاژ کاری تجهیزات جانبی است. رله شنت و رله آندر ولتاژ در ولتاژهای مختلف AC و DC (مانند ۲۴V DC، ۱۱۰V AC، ۲۲۰V AC، ۳۸۰V AC) موجود هستند و باید با ولتاژ مدار فرمان یا سیستم کنترلی شما مطابقت داشته باشند. نادیده گرفتن این نکته می تواند منجر به سوختن رله یا عدم عملکرد صحیح آن شود. سومین فاکتور، نوع و تعداد کنتاکت های کمکی مورد نیاز است. بسته به اینکه چه اطلاعاتی را می خواهید از کلید دریافت کنید (وضعیت قطع/وصل عادی، قطع به دلیل خطا)، باید نوع کنتاکت (OF, SD, SDE) و تعداد NO/NC آن ها را مشخص کنید. در نهایت، محیط کاری و استانداردهای مربوطه نیز در انتخاب تاثیرگذارند. به عنوان مثال، در محیط های خاص با رطوبت بالا یا دمای شدید، ممکن است نیاز به تجهیزات جانبی با درجه حفاظت (IP) بالاتر باشد. مشاوره با متخصصین و مراجعه به کاتالوگ های فنی سازنده، بهترین راه برای اطمینان از انتخاب صحیح است.

🛠️ نکات ایمنی و اصول نصب تجهیزات جانبی MCCB

نصب صحیح تجهیزات جانبی کلید اتوماتیک، به اندازه انتخاب آن ها از اهمیت بالایی برخوردار است. رعایت نکات ایمنی و اصول فنی در این مرحله، ضامن عملکرد صحیح سیستم و جلوگیری از حوادث است. اولین و مهم ترین اصل، قطع کامل برق مدار قبل از هرگونه عملیات نصب یا تعمیر است. عدم رعایت این اصل می تواند منجر به شوک الکتریکی، آسیب های جانی و مالی شود. همواره از ابزارهای عایق بندی شده استفاده کنید و از قطع بودن ولتاژ با استفاده از ولت متر یا تستر اطمینان حاصل کنید. دومین نکته، مطالعه دقیق دستورالعمل های نصب ارائه شده توسط سازنده است. هر برند و حتی هر سری از کلیدهای اتوماتیک ممکن است دارای جزئیات نصب خاص خود باشد. این دستورالعمل ها شامل نحوه اتصال مکانیکی رله ها و کنتاکت ها به کلید، روش سیم کشی ترمینال ها و گشتاور بستن پیچ ها می شود. سومین اصل، رعایت استانداردهای سیم کشی و انتخاب سیم های با مقطع مناسب است. سیم های مدار فرمان باید دارای عایق بندی مناسب و مقطع کافی برای تحمل جریان های کوچک کنترلی باشند. همچنین، رعایت فاصله بین سیم های قدرت و فرمان برای جلوگیری از تداخل الکترومغناطیسی توصیه می شود. چهارمین نکته، تست عملکرد پس از نصب است. پس از اتمام نصب، باید عملکرد هر یک از تجهیزات جانبی (رله شنت، رله آندر ولتاژ، کنتاکت های کمکی) به دقت تست شود تا از صحت عملکرد آن ها اطمینان حاصل شود. به عنوان مثال، برای تست رله شنت، با اعمال ولتاژ فرمان، قطع شدن کلید را بررسی کنید. برای رله آندر ولتاژ، با کاهش یا قطع ولتاژ تغذیه، قطع شدن کلید را مشاهده کنید. برای کنتاکت های کمکی نیز، با تغییر وضعیت کلید، تغییر وضعیت کنتاکت ها را با مولتی متر یا چراغ سیگنال بررسی کنید. رعایت این اصول، به افزایش ایمنی و قابلیت اطمینان سیستم کمک شایانی می کند.

نصب صحیح تجهیزات جانبی، نه تنها کارایی سیستم را بالا می برد، بلکه از هزینه های نگهداری و تعمیرات آتی نیز می کاهد.

⚖️ مقایسه فنی رله شنت و آندر ولتاژ

برای درک بهتر تفاوت ها و کاربردهای هر یک از رله های شنت و آندر ولتاژ، مقایسه فنی آن ها ضروری است. هر دو رله وظیفه قطع کلید اتوماتیک را بر عهده دارند، اما مکانیزم عملکرد و شرایط فعال شدن آن ها کاملاً متفاوت است.

درک این تفاوت ها برای طراحی یک سیستم حفاظتی کامل و مطمئن ضروری است. رله شنت برای مواقعی که نیاز به قطع سریع و عمدی از راه دور وجود دارد، ایده آل است، در حالی که رله آندر ولتاژ برای حفاظت پسیو در برابر مشکلات ولتاژ شبکه کاربرد دارد. در بسیاری از سیستم های پیچیده، ممکن است از هر دو نوع رله به صورت مکمل استفاده شود تا حداکثر ایمنی و کنترل فراهم گردد.

⚙️ موتور کلید اتوماتیک چیست و چه زمانی به آن نیاز داریم؟

موتور کلید اتوماتیک، که گاهی اوقات به آن موتور اپراتور یا موتور شارژ نیز گفته می شود، یک تجهیز جانبی است که برای اتوماتیک کردن فرآیند وصل مجدد (close) و قطع (open) کلید اتوماتیک از راه دور به کار می رود. به عبارت دیگر، این موتور یک مکانیزم الکترومکانیکی است که نیروی لازم برای شارژ فنرها و سپس عمل کردن کلید را فراهم می کند. در کلیدهای اتوماتیک دستی، اپراتور باید به صورت فیزیکی اهرم کلید را بالا یا پایین بکشد تا کلید وصل یا قطع شود. اما در سیستم های اتوماسیون صنعتی پیشرفته، ممکن است نیاز باشد که کلیدها به صورت خودکار و بدون دخالت انسانی، بر اساس سیگنال های دریافتی از PLC، سیستم های اسکادا (SCADA) یا سایر کنترل کننده ها، عمل کنند. اینجاست که موتور کلید اتوماتیک وارد عمل می شود. با نصب این موتور، می توان از راه دور و با ارسال یک سیگنال الکتریکی، کلید را وصل یا قطع کرد. این قابلیت به ویژه در تابلوهای برق بزرگ، پست های برق، یا سیستم هایی که دسترسی فیزیکی به کلیدها دشوار است، بسیار کاربردی است. موتور کلید اتوماتیک معمولاً دارای ولتاژ کاری مشخصی (مانند ۲۴V DC، ۱۱۰V AC/DC، ۲۲۰V AC/DC) است که باید با ولتاژ مدار فرمان سیستم مطابقت داشته باشد. همچنین، برخی مدل ها دارای قابلیت تنظیم سرعت عملکرد یا نشانگرهای وضعیت شارژ فنر هستند.

موتور کلید اتوماتیک در سیستم هایی که نیاز به اتوماسیون بالا، واکنش سریع به شرایط خاص، یا کنترل از یک مرکز فرمان وجود دارد، ضروری است. به عنوان مثال، در سیستم های انتقال و توزیع برق، پس از رفع یک خطا، ممکن است نیاز باشد کلیدهای متعدد به صورت خودکار و با ترتیب خاصی وصل شوند تا شبکه برق دار شود. همچنین، در سیستم های مدیریت انرژی ساختمان (BMS)، می توان از موتور کلید برای کنترل مصرف برق در ساعات اوج مصرف یا فعال سازی سیستم های پشتیبان استفاده کرد. این تجهیز، انعطاف پذیری و کارایی سیستم های قدرت را به نحو چشمگیری افزایش می دهد.

• سازگاری برند و سری کلید   • ولتاژ کاری مناسب   • نوع و تعداد کنتاکت های کمکی   • رعایت استانداردهای نصب

❓ تفاوت اصلی عملکردی بین رله شنت و رله آندر ولتاژ چیست؟

رله شنت برای قطع عمدی و اضطراری کلید با اعمال ولتاژ فرمان استفاده می شود، در حالی که رله آندر ولتاژ با افت یا قطع ولتاژ تغذیه، کلید را به منظور حفاظت از تجهیزات قطع می کند.

❓ آیا می توان کنتاکت های کمکی را پس از نصب کلید به آن اضافه کرد؟

بله، در اکثر کلیدهای اتوماتیک مدرن، کنتاکت های کمکی به صورت ماژولار طراحی شده اند و می توان آن ها را پس از نصب کلید اصلی نیز به آن اضافه کرد. البته باید از سازگاری ماژول با مدل کلید اطمینان حاصل کرد.

❓ در انتخاب تجهیزات جانبی، چه پارامترهایی از روی پلاک کلید اتوماتیک باید چک شود؟

باید به برند، مدل، سری، ولتاژ نامی و جریان نامی کلید اصلی توجه کرد تا تجهیزات جانبی با آن سازگار باشند.

❓ آیا استفاده از لوازم جانبی غیراصل می تواند به مکانیسم کلید آسیب بزند؟

بله، استفاده از لوازم جانبی غیراصل یا ناسازگار می تواند به مکانیزم داخلی کلید آسیب برساند، عملکرد حفاظتی آن را مختل کند و حتی گارانتی محصول را باطل سازد.

❓ چگونه می توان وضعیت قطع یا وصل بودن کلید را از راه دور مانیتور کرد؟

با استفاده از کنتاکت های کمکی (OF یا SD/SDE) می توان سیگنال وضعیت کلید را به یک سیستم مانیتورینگ، PLC یا چراغ سیگنال از راه دور ارسال کرد.

📌 جمع بندی

در این مقاله، به تفصیل به معرفی و بررسی تجهیزات جانبی کلیدهای اتوماتیک پرداختیم. دریافتیم که رله شنت، رله آندر ولتاژ و کنتاکت های کمکی، هر یک با عملکردی منحصر به فرد، قابلیت های حفاظتی و کنترلی کلیدهای اتوماتیک را به طور چشمگیری افزایش می دهند. این تجهیزات نه تنها ایمنی سیستم های الکتریکی را تضمین می کنند، بلکه امکان اتوماسیون پیشرفته، نظارت دقیق و واکنش سریع به شرایط غیرعادی را فراهم می آورند. انتخاب صحیح و نصب اصولی این لوازم جانبی، گامی اساسی در طراحی و نگهداری یک سیستم قدرت قابل اعتماد و کارآمد است. با درک عمیق از این اجزا، مهندسان و تکنسین ها می توانند بهینه ترین راهکارها را برای حفاظت از سرمایه های صنعتی و افزایش پایداری شبکه های الکتریکی خود پیاده سازی کنند.
